直線模組的防塵性能簡析

來源：雷子科技   時間：2022-02-11  瀏覽數：1319

大家好！關于特定場合的直線模組應用問題想必都有些疑問，今天對于直線模組的防塵性能方式我們邀請了雷子科技技術部經理李工為大家介紹下，直線模組的防塵在某些特殊應用場合的關鍵點，具體的我們針對直線模組的幾種防塵方式的優缺點及大部分應用場景做一些簡單分析和介紹。

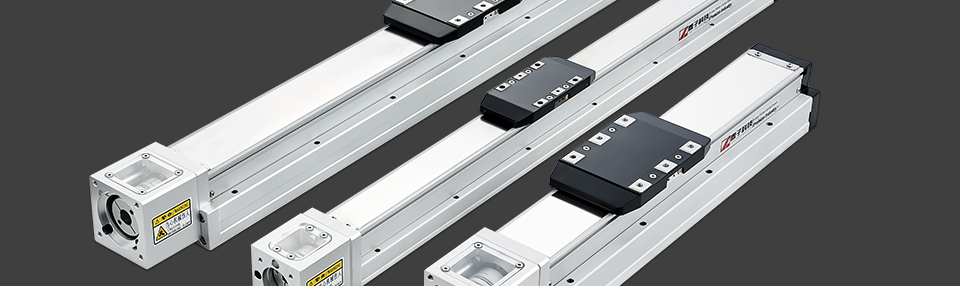

柔性鋼帶封閉性模組

說到柔性鋼帶封閉性模組，以此為代表的有TOYO的GTH系列，及我公司DE系列50、80、120等等模組（查看DE系列直線模組），該類模組的核心原理都是采用柔性鋼帶進行模組的封閉，在滑塊上有一個弧形斜面，柔性鋼帶從弧形斜面上滑過，在弧形斜面上有一個塑料蓋板將弧形斜面頂起的地方進行遮蓋即可。這類模組的特點是：美觀大方，機構性能穩定可靠；早期這類鋼帶兩頭的下壓裝置均采用轉軸結構，極易損壞，現在已經全部更新為磁吸結構，改結構性能穩定，長期使用也不會損壞。這類模組在應用過程中缺點也很明顯，因為采用磁吸結構，不適用于金屬粉塵或者較大粉塵的防塵，否則容易卡住并損壞柔性鋼帶。除此之外，因為磁吸連接處隨被遮蓋，但是其側面還留存較大縫隙，其并不能進行完全防塵，更不用提防水其他防護。所以目前這類模組大多數應用場景為：3c行業等精細型設備，并適合中型或者大型設備及較大粉塵場景。

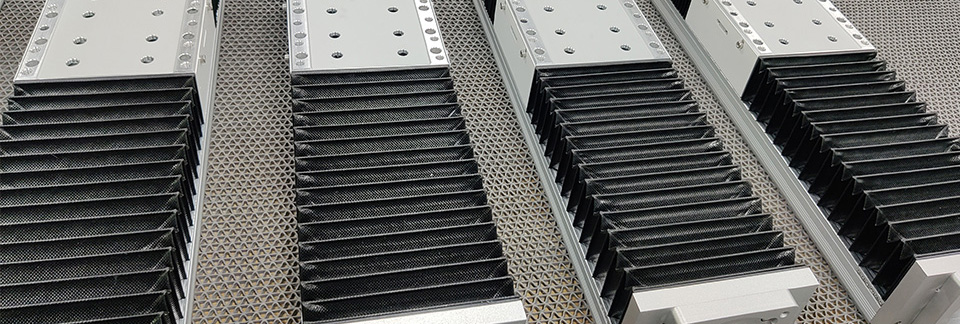

風琴罩式全封閉模組

顧名思義，此類直線模組采用風琴罩進行密封，如圖所示；目前我司使用的風琴罩式全封閉模組使用導軌倒槽式設計方式，直線模組即使在豎直方向或者倒掛使用，風琴罩均不會掉落下垂。風琴罩類模組的優點是密封性能較強，在目前所有的全封閉方式中，幾乎為性能最優的選擇，甚至可以進行部分防水，但是亦有一些缺點，其一是由于風琴罩具有一定的壓縮比例，當模組行程較長時，需要更長的空間來放置兩側的風琴罩，所以風琴罩模組一般比較長。其二是由于風琴罩模組的褶皺處容易夾雜雜物，需要定期清理。其三是風琴罩模組亦不太適合高熱能集中的地方，例如激光切割頭可能會產生的高溫金屬渣，有時會“燙傷”風琴罩，粘住在風琴罩上后很難清理。

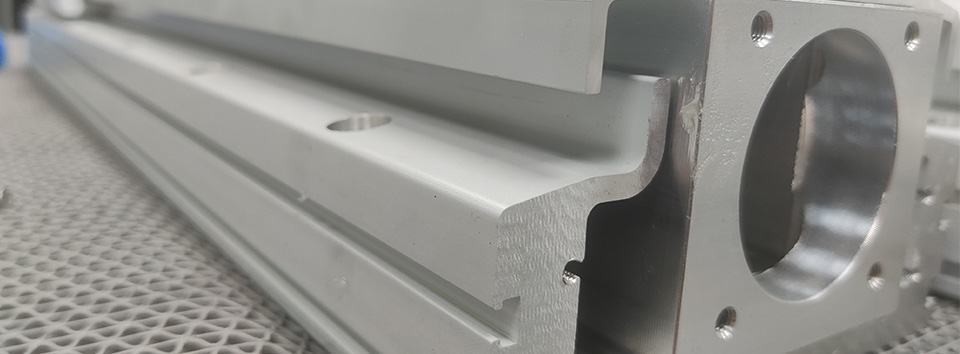

錯蓋式全封閉模組

此類模組是通過模組型材機構的新型設計進行防塵的，將模組型材的底座和蓋板進行錯位，將滑座的過渡段從該錯位中伸出模組上方。錯蓋式全封閉模組的優點是結構簡單，沒有多余的配件，固成本較低，幾乎與普通半封閉模組無差異，具有一定的防塵性能，可以杜絕95%以上的飛濺渣及受到重力影響較大的顆粒的塵渣；但是空氣懸浮顆粒的防塵性能較差，例如噴漆、各種揚塵、懸浮微粒等等彌漫在空氣中的塵埃。

總結，在目前直線模組的全封閉應用中，小編認為其實并沒有一種真正完美的防塵方案選擇，以上3種防塵方案是目前市場上采用的主流方案，都能在不同的應用場景發揮一些不同防塵效果，具體還需要親們根據你們的應用場景進行對應的選擇，這樣才能保證機構更穩定長久的使用和運轉。更多工業設備領域的科技知識記得關注雷子科技官網www.wenxuemi.cn，我們會邀請公司**技術工程師為大家提供更多實用技術問題分享，如有產品選型問題，請直接聯系網站上的業務電話！
